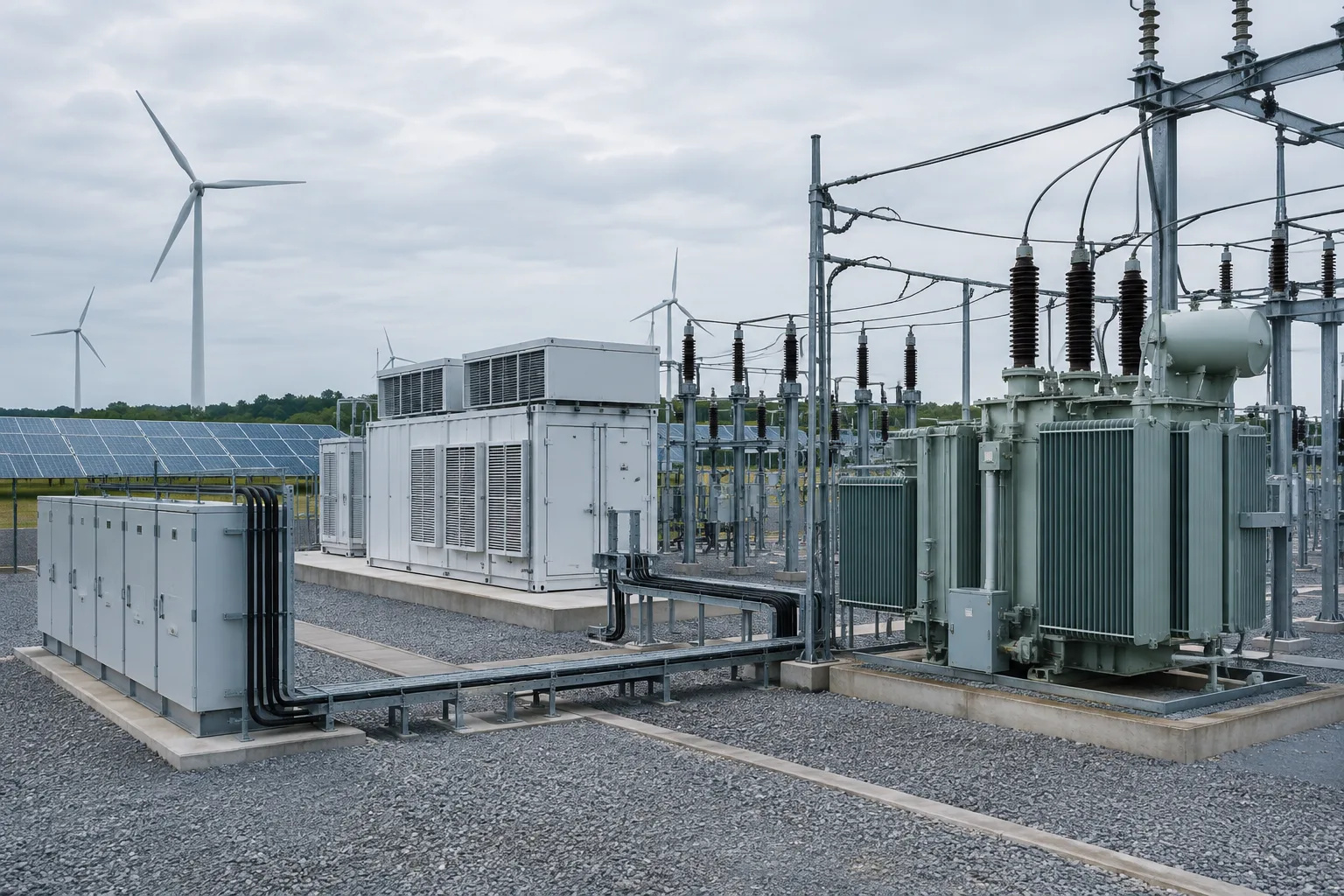

L’intégration de centrales solaires, d’éoliennes et de batteries augmente le nombre de convertisseurs raccordés au réseau électrique. Ces équipements permettent de piloter finement les échanges de puissance, mais leur fonctionnement peut aussi modifier la forme de l’onde électrique. Les harmoniques, composantes dont la fréquence est un multiple de la fréquence fondamentale, font partie des phénomènes à surveiller. Elles ne constituent pas un effet automatique de toute installation renouvelable : leur niveau dépend des équipements, du réseau et des conditions d’exploitation. Les anticiper contribue à maintenir une alimentation de qualité sans freiner inutilement les raccordements.
Un convertisseur transforme l’électricité à l’aide de composants électroniques commutés. Des filtres réduisent les composantes indésirables, mais ne les éliminent pas toujours complètement. Les caractéristiques de commande, le niveau de puissance et le point de fonctionnement influencent les courants injectés. À cela s’ajoute la distorsion déjà présente sur le réseau : une installation se raccorde rarement à une onde parfaitement sinusoïdale. Il faut donc distinguer les émissions propres à un équipement de la distorsion de tension observée au point de raccordement. Une mesure isolée ne permet pas toujours d’attribuer précisément la responsabilité d’un phénomène.
Les conséquences dépendent de l’amplitude des composantes et de leur fréquence. Une distorsion importante peut accroître les pertes et l’échauffement de certains équipements, perturber des appareils sensibles ou compliquer le fonctionnement de protections et de dispositifs de mesure. Le risque ne se limite pas à une addition simple des émissions de plusieurs convertisseurs. L’impédance du réseau varie selon sa configuration ; elle peut amplifier certaines fréquences lorsqu’une résonance se forme avec des câbles, des transformateurs ou des batteries de condensateurs. Des interactions entre commandes peuvent également apparaître, notamment lorsque plusieurs équipements proches sont raccordés à un réseau peu robuste.
L’évaluation commence dès la conception du projet. Les études examinent les caractéristiques des convertisseurs, les niveaux de distorsion existants et l’impédance du réseau sur une plage de fréquences. Selon la complexité du raccordement, des simulations complémentaires peuvent être nécessaires pour tester différentes configurations et différents régimes de fonctionnement. Les mesures sur site restent essentielles : elles vérifient les hypothèses et révèlent des situations que les modèles représentent imparfaitement. Pour être interprétables, elles doivent tenir compte de la charge, de la production locale et des équipements en service. Les exigences applicables au point de raccordement donnent un cadre, mais ne remplacent pas l’analyse des interactions propres au site.
Les moyens de correction se choisissent en fonction du diagnostic. Les filtres passifs ciblent certaines fréquences, mais leur réglage doit éviter de créer une nouvelle résonance lorsque la topologie du réseau évolue. Les filtres actifs peuvent compenser des composantes variables, au prix d’une commande et d’un équipement supplémentaires. Il est aussi possible d’agir sur les réglages des convertisseurs, leur filtrage ou leur coordination, sous réserve de préserver les fonctions de stabilité et de protection. Une solution pertinente à un point de raccordement peut se révéler moins adaptée après l’ajout d’une batterie ou la modification d’un départ : les études doivent donc porter sur des scénarios réalistes, et non sur une configuration unique.
La maîtrise des harmoniques relève ainsi d’une démarche de qualité de l’onde intégrée au développement du réseau. Elle associe spécifications des équipements, études de raccordement, mesures et suivi en exploitation. Cette vigilance permet de distinguer les effets réellement préoccupants des niveaux de distorsion compatibles avec un fonctionnement normal. Pour les gestionnaires comme pour les producteurs, l’enjeu est de faire évoluer les installations et leurs commandes sans déplacer le problème vers d’autres usagers ou d’autres fréquences. La flexibilité apportée par les convertisseurs gagne à s’accompagner d’une connaissance précise de leurs interactions avec le réseau.
